Переключатели ПП36 применяются в пультах станков и комплектных электроприводах для выбора режимов и коммутации цепей управления. При повороте рукоятки подвижные контакты занимают одно из фиксированных положений и соединяют выводы согласно схеме переключателя. Устройство серии и примеры её применения представлены на страницах руководств и паспортов оборудования.
Характеристики и таблица исполнений находятся на странице серии ПП36.
Устройство и принцип действия ПП36

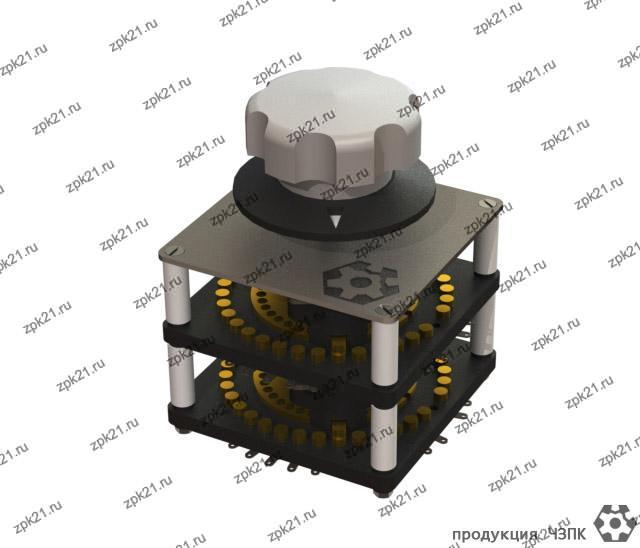

Под рукояткой находятся вал и одна или две контактные пластины. Поворот вала перемещает подвижные контакты по пластинам; механизм фиксации удерживает рукоятку в выбранной позиции. Контакты соединяют предусмотренные схемой выводы. Именно их скользящее движение объясняет название «ползунковый», хотя рукоятку поворачивают. [1]
Положение — фиксированная позиция рукоятки. Направление — группа контактов для коммутации отдельной электрической цепи. Если направлений несколько, общая рукоятка переключает их одновременно.
На пластине ПП36 предусмотрено 36 мест для контактов. Например, у ПП36-11 одна пластина и одно направление; ограничитель поворота оставляет 35 рабочих положений. ПП36-12 тоже имеет одну пластину, но разделённую на два направления: общих положений рукоятки 17. Две пластины позволяют переключать больше направлений при том же числе положений. Подробные сочетания приведены в таблице серии.
ПП36 в документации станков и электроприводов
Представленные страницы руководств, паспортов и каталогов взяты из технической библиотеки ЧЗПК.

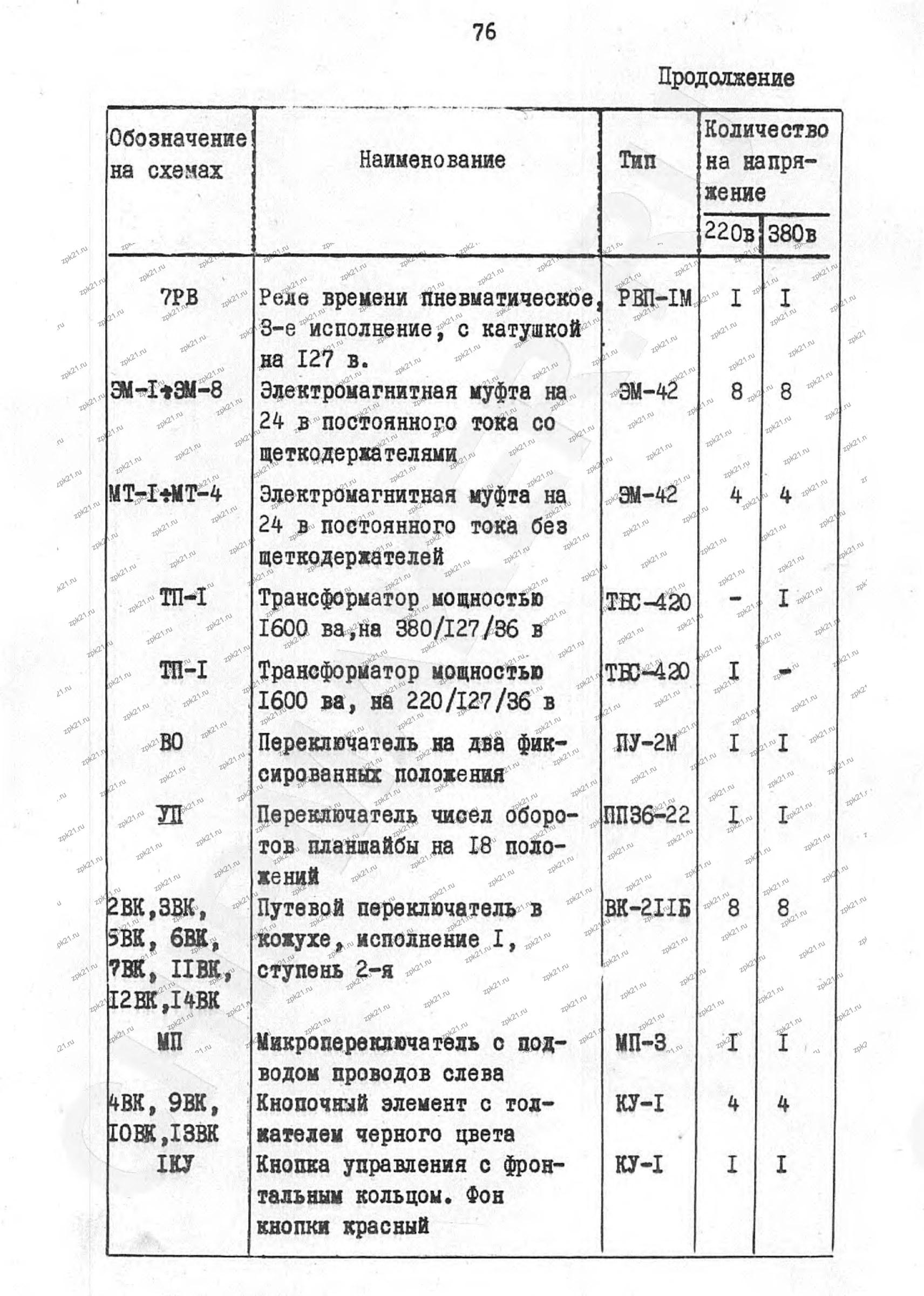

Станок 1М557 · страница 76
В руководстве «Универсальный двухстоечный токарно-карусельный станок 1М557» (1960) ПП36-22 указан в перечне электрооборудования как переключатель чисел оборотов планшайбы.
Источник: руководство станка 1М557, 1960, с. 76. [2]
Станок 6640 · страница 5

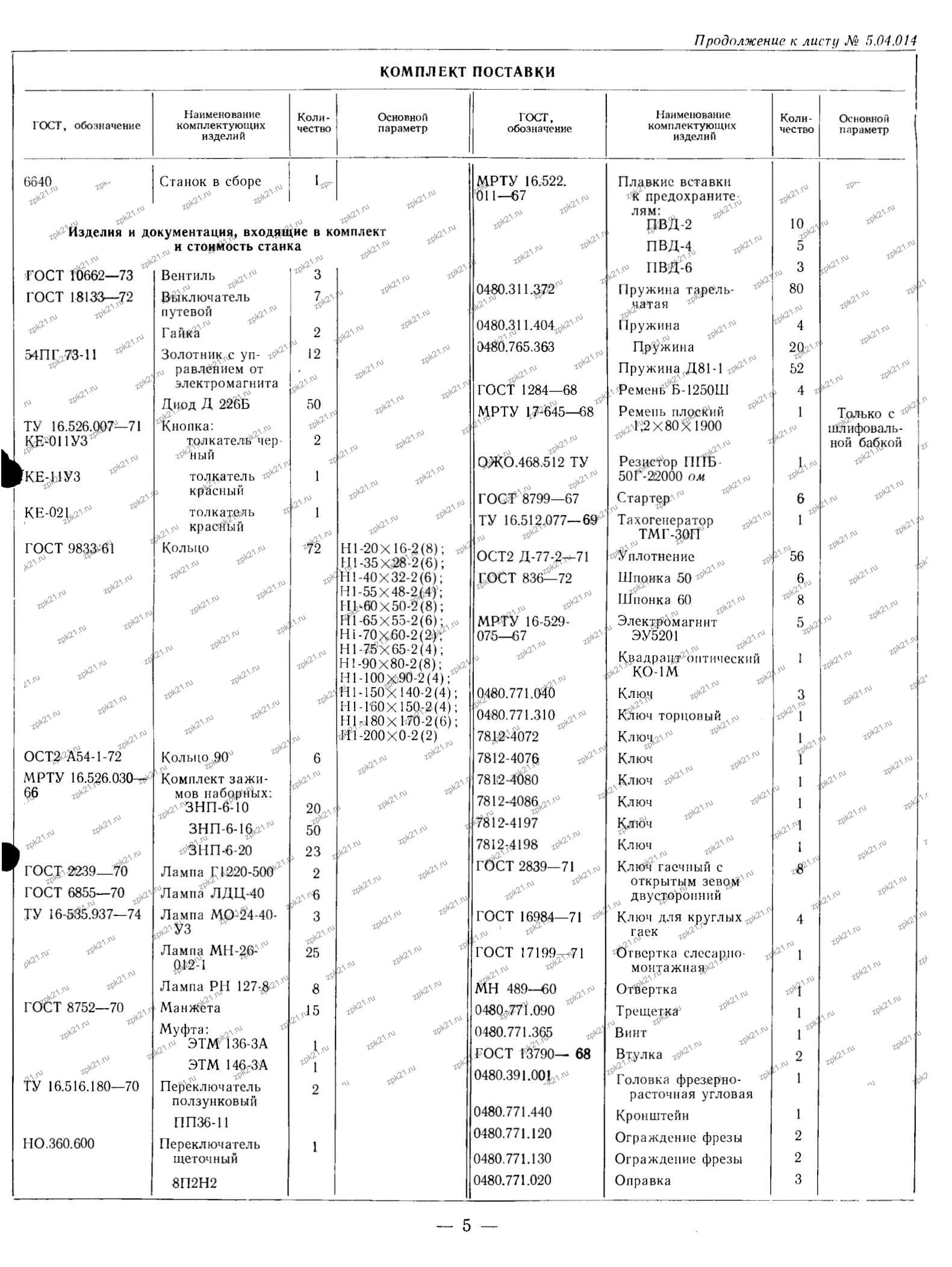

В каталоге-справочнике «Металлорежущие станки» (1976), в разделе «Комплект поставки» станка 6640, указаны два переключателя ПП36-11 по ТУ 16.516.180—70.
Источник: каталог-справочник станка 6640, 1976, с. 5. [3]

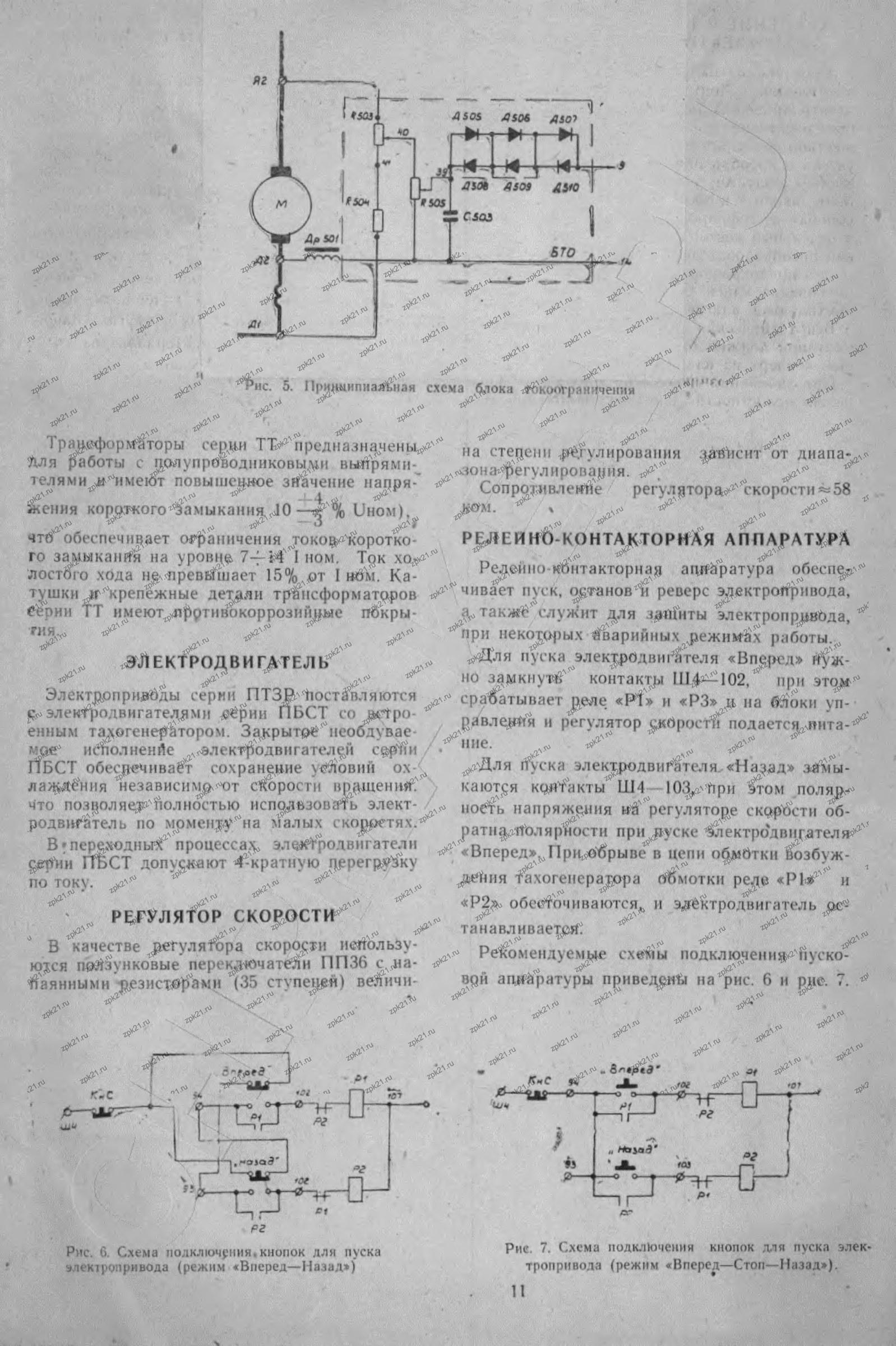

Электропривод ПТЗР · страница 11
В эксплуатационной документации электроприводов ПТЗР, в разделе «Регулятор скорости», описан регулятор на основе ПП36 с резисторами: 35 ступеней задания скорости, сопротивление 58 кОм. Это параметры регулятора в сборе.
Источник: эксплуатационная документация ПТЗР, с. 11. [4]

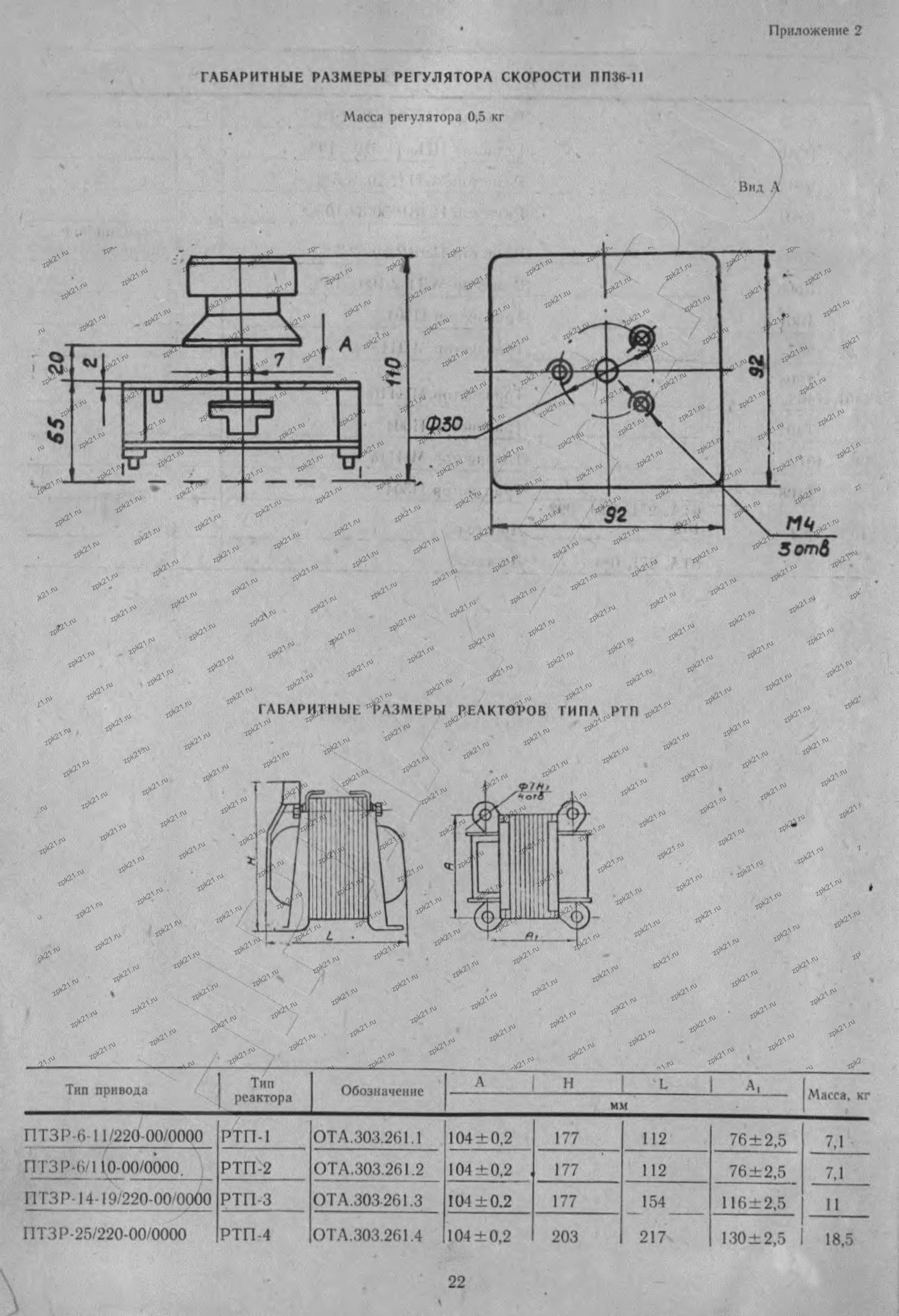

Электропривод ПТЗР · чертёж, страница 22
В приложении к эксплуатационной документации ПТЗР приведён чертёж регулятора скорости ПП36-11.
Источник: эксплуатационная документация ПТЗР, с. 22. [4]

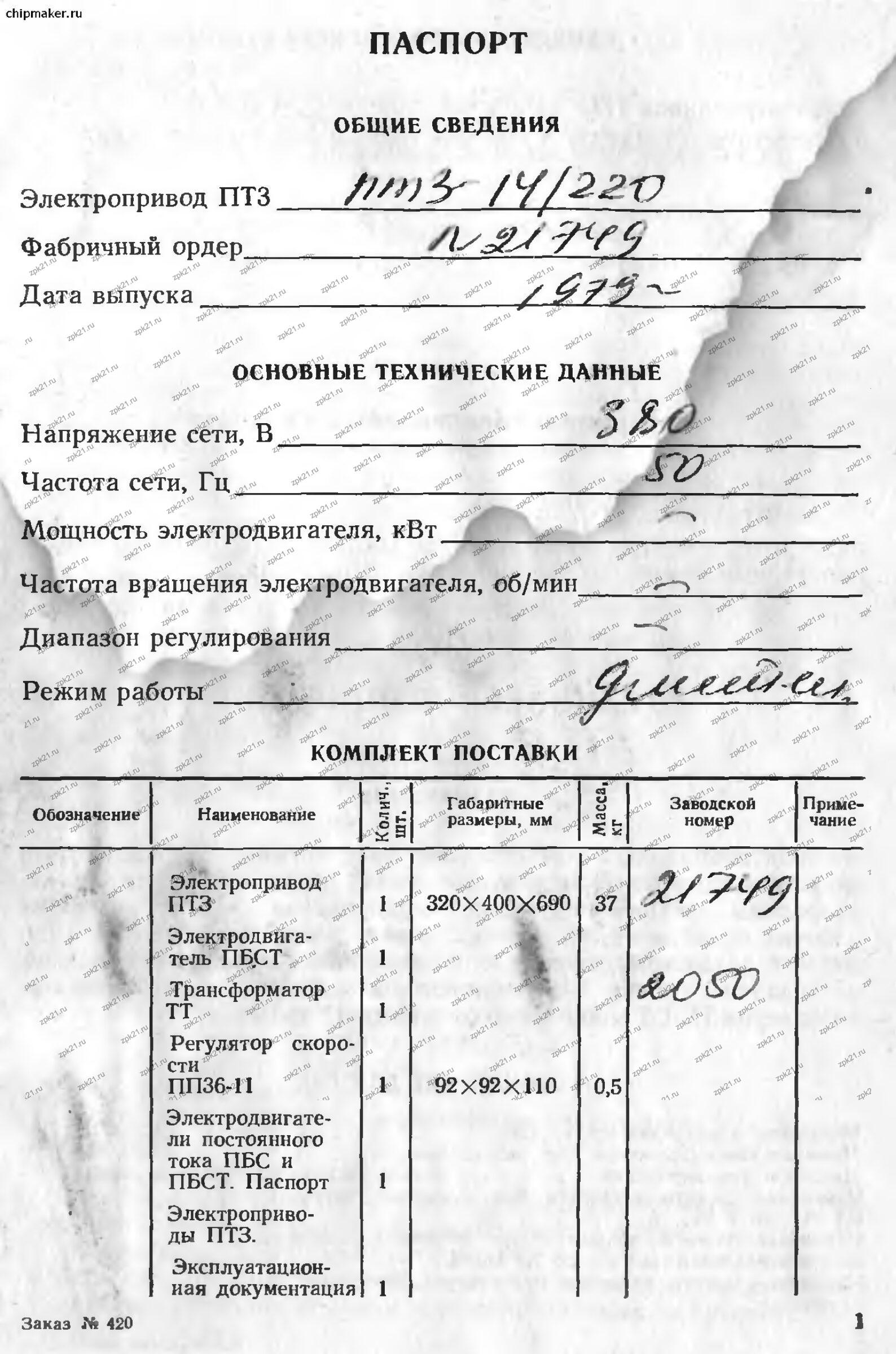

Электропривод ПТ3 · страница 1
В паспорте экземпляра электропривода ПТ3 с датой выпуска 1979 года регулятор скорости ПП36-11 указан в комплекте поставки.
Источник: паспорт электропривода ПТ3, с. 1. [5]

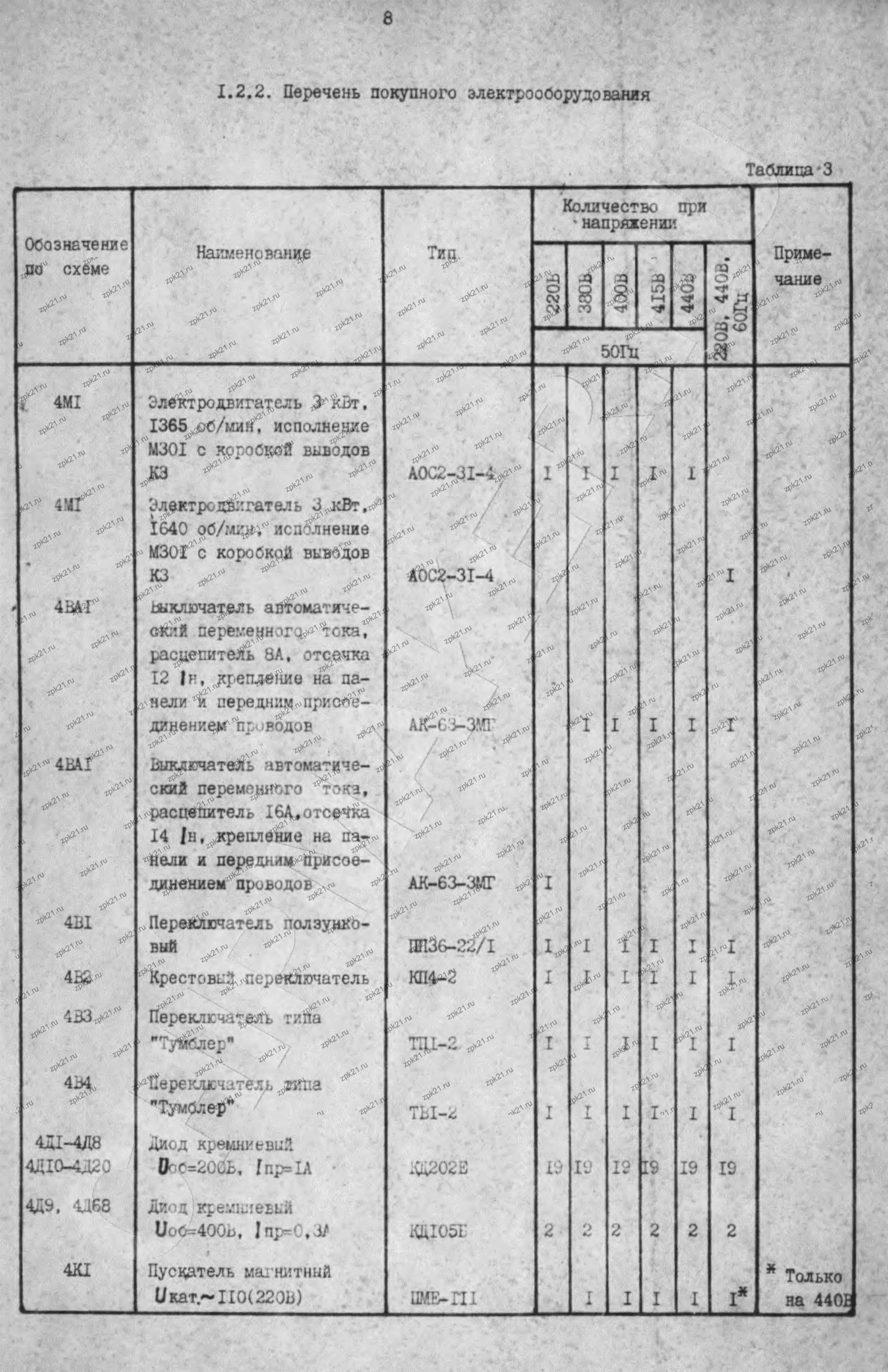

Боковой суппорт станков 1525/1532 · страница 8
В руководстве по эксплуатации бокового суппорта станков 1525 и 1532 ПП36-22/1 указан в перечне покупного электрооборудования, позиция 4В1.
Источник: руководство бокового суппорта 1525/1532, с. 8. [6]

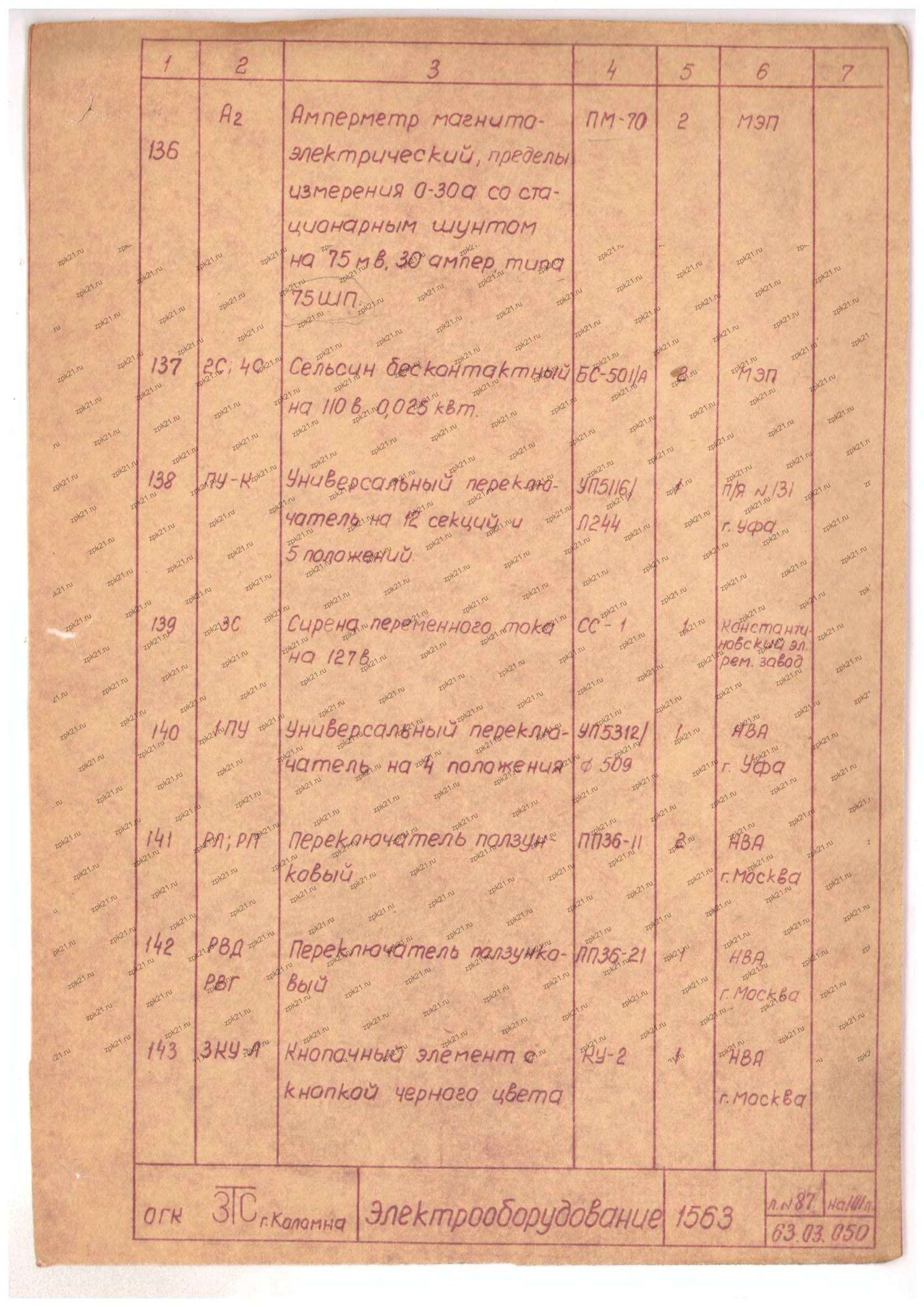

Станок 1563 · лист 81
В томе 4 руководства станка 1563, в ведомости электрооборудования, перечислены два ПП36-11 и один ПП36-21.
Источник: руководство станка 1563, том 4, лист 81. [7]

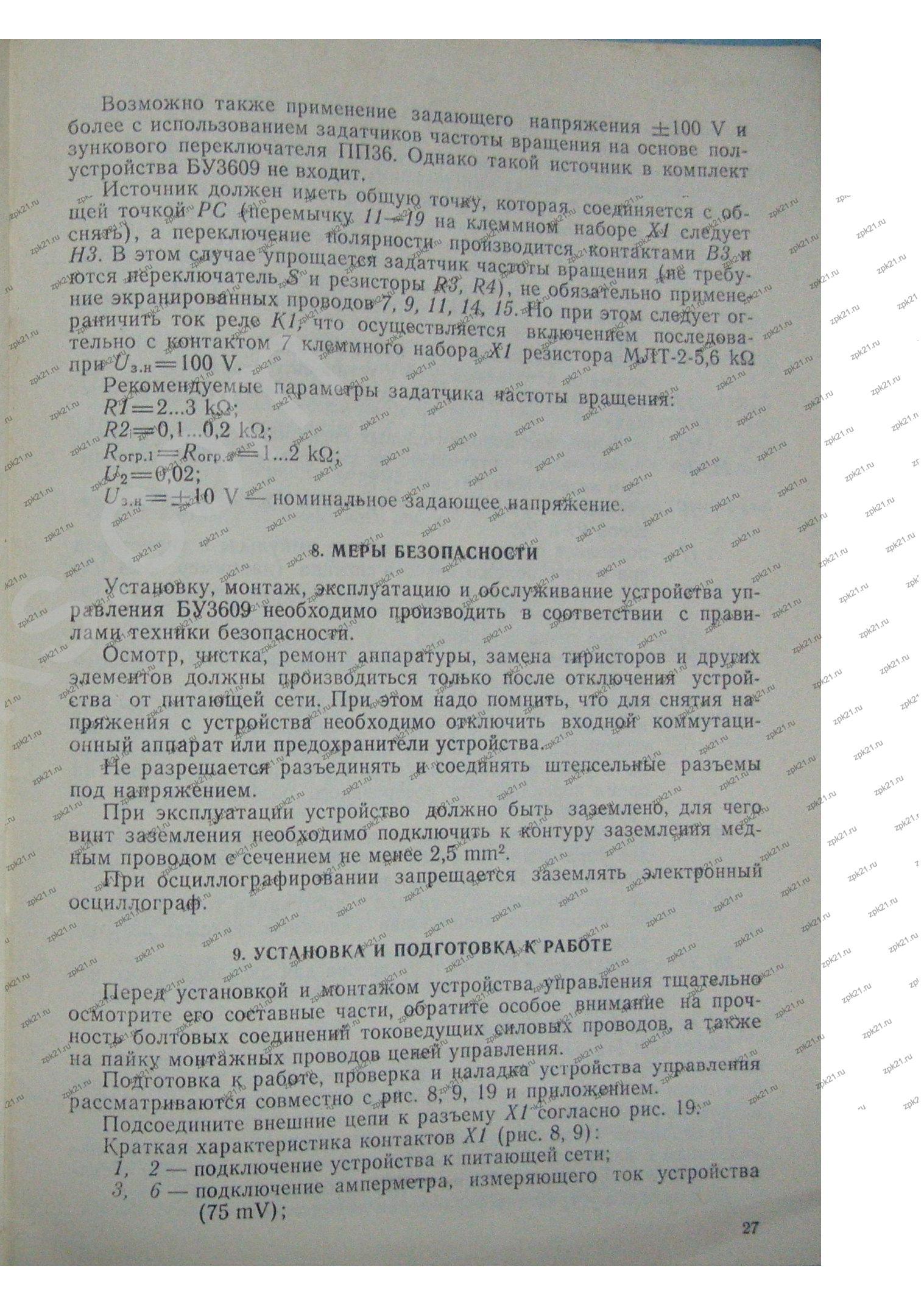

Внешний задатчик БУ3609 · страница 27
В техническом описании и инструкции БУ3609, в разделе «Задатчик частоты вращения», предусмотрен вариант подключения внешнего задатчика на основе ПП36. Задатчик не входит в комплект устройства.
Источник: техническое описание и инструкция БУ3609, ОВХ.466.024ТО, с. 27. [8]
Современное применение ПП36
Переключатели ПП36 применяются в системах управления металлорежущих станков, комплектных электроприводов и другого промышленного оборудования. Они служат для ступенчатого задания скорости, выбора режима и направления движения, ручного управления подачами и переключения нескольких цепей одной рукояткой. При ремонте и модернизации действующего оборудования ПП36 позволяют сохранить привычный оператору орган управления, в том числе при переходе на частотные преобразователи и цифровые системы управления. Переключатели серии также используются в современных станках, пультах, панелях и шкафах промышленной автоматики, при обслуживании и ремонте судового и железнодорожного электрооборудования. Открытые исполнения устанавливаются за панелью управления или внутри защищённого шкафа.
